Onderzoeksopstelling warmtepomp

Een warmtepomp is opgebouwd uit een gesloten thermodynamisch systeem waarin compressor, condensor, expansieventiel en verdamper continu op elkaar inwerken. Het gedrag van zo’n systeem wordt sterk beïnvloed door belasting, temperatuurverschillen en stroming. In de praktijk maakt dit het lastig om prestaties onder gecontroleerde omstandigheden te analyseren, omdat externe invloeden en variabele belasting een grote rol spelen.

Voor dit project is een onderzoeksopstelling ontwikkeld waarin deze variabelen beheerst kunnen worden. Door het systeem volledig gesloten en controleerbaar op te bouwen, ontstaat een omgeving waarin het gedrag van de warmtepomp onder verschillende omstandigheden reproduceerbaar kan worden onderzocht.

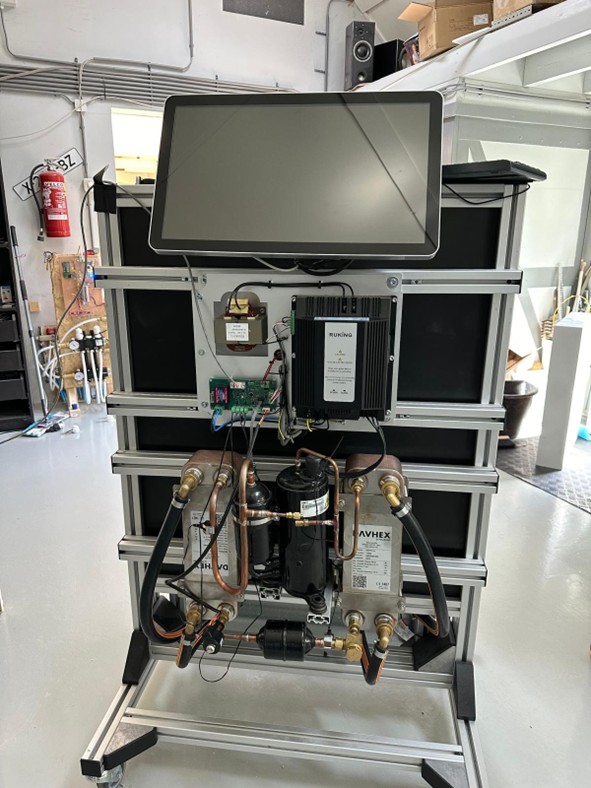

De opstelling bestaat uit een volledige warmtepompconfiguratie waarin compressor, condensor, expansieventiel en verdamper als één gesloten systeem functioneren. De componenten zijn zo geïntegreerd dat het systeem stabiel kan draaien onder wisselende thermische belastingen, terwijl de relevante parameters nauwkeurig gemeten en geanalyseerd kunnen worden.

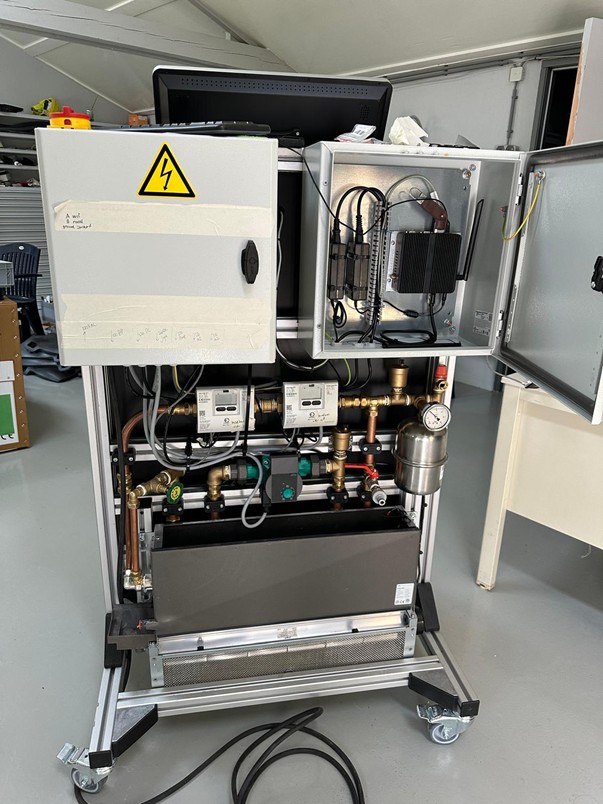

Een belangrijk onderdeel van de opstelling is het retourcircuit, waarin de opgewekte warmte na gecontroleerde afkoeling wordt teruggevoerd naar de verdamper. Dit maakt het mogelijk om het systeem continu te laten draaien zonder externe warmteafvoer, terwijl de thermische belasting actief wordt gestuurd. Door gebruik te maken van een convector en metingen van flow en vermogen, kan het gedrag van het systeem onder verschillende condities nauwkeurig worden bepaald.

De aansturing van de opstelling is gerealiseerd met open-source embedded control. Hiermee kunnen componenten worden aangestuurd en meetgegevens worden verzameld en verwerkt. De keuze voor een open architectuur maakt het mogelijk om de opstelling direct te koppelen aan de systemen van de opdrachtgever en deze verder uit te breiden of aan te passen voor specifieke onderzoeksdoeleinden.

Het resultaat is een gecontroleerde onderzoeksopstelling waarin het gedrag van een warmtepomp onder verschillende omstandigheden reproduceerbaar kan worden geanalyseerd. Door het systeem volledig in eigen beheer te ontwerpen en aan te sturen, blijft de werking inzichtelijk en kan deze gericht worden aangepast aan de eisen van het onderzoek.
